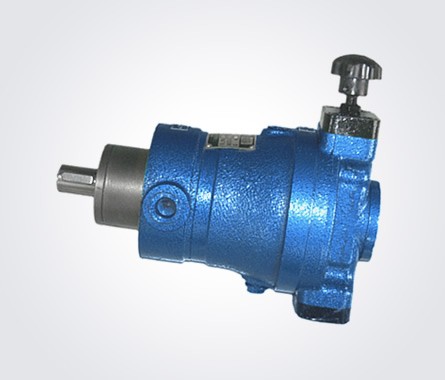

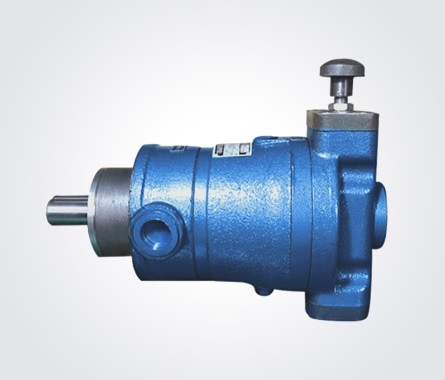

SCY14-1B手动变量柱塞泵/马达

SCY14-1B手动变量柱塞泵改变流量靠外力转动调节手轮，旋转调节螺杆，带动变量活塞沿轴向移动，同时带动变量头绕中心转动，改变倾斜角，达到变量目的。当达到所需流量时可使锁紧螺母紧固。...

立即预订

邮箱：qdlyjx@163.com

产品详情

产品概述：

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构，因而与其它类型的泵相比，具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

型号说明：

工作原理：

主体部分（参见结构剖）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。
手动变量泵改变流量靠外力转动调节手轮，旋转调节螺杆，带动变量活塞沿轴向移动，同时带动变量头绕中心转动，改变倾斜角，达到变量目的。当达到所需流量时可使锁紧螺母紧固。
调节手轮顺时针转动时，流量减小。调节手轮逆时针转动时，流量增加。其百分值可粗略从刻度盘上读出。工作时改变流量须卸荷操作。

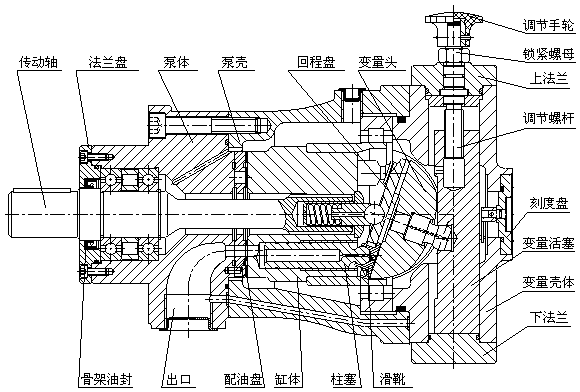

结构剖视：

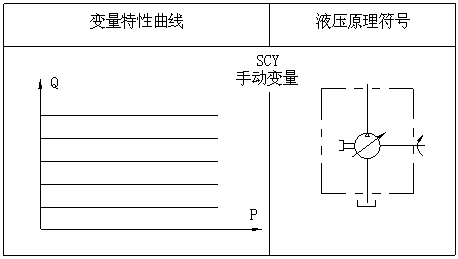

特性曲线：

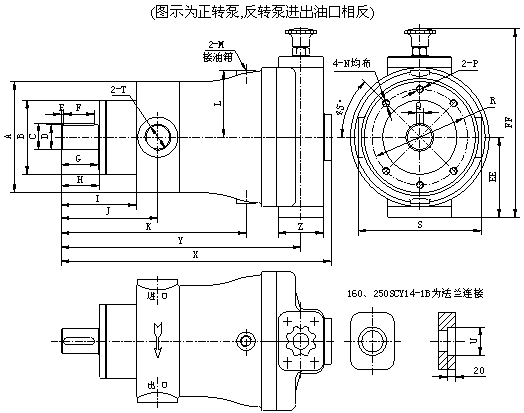

外形尺寸：

技术参数：

尺寸\|型号	10(16)SCY	25(40)SCY	63(80)SCY	160SCY	250(400)SCY
A	φ 125	φ 150	φ 190	φ 240	φ 280
B(f9)	φ 75	φ 100	φ 120	φ 150	φ 180
C	27.5	32.5	42.8	59	63.9
D(h6)	φ 25	φ 30	φ 40	φ 55	φ 60
E	4	4	4	4	5
F	30	45	50	100	100
G	40	52	60	106	110
H	41	54	62	110	112
I	86	104	122	180	212
J	109	134	157	230	272(277)
K	194	246	300	411	492(502)
L	71	83	108	141	170
M	M14 × 1.5	M14 × 1.5	M18 × 1.5	M22 × 1.5	M22 × 1.5
N	M10	M10	M12	M16	M20
P				M16	M20
Q(h9)	8	8	12	16	18
R	φ 100	φ 125	φ 155	φ 198	φ 230
S	142	172	200	340	420
T	M22 × 1.5	M33(M42) × 2	M42(M48) × 2	φ 55	φ 64( φ 66)
U				φ 64	φ 76
X	294	362	439	595	690(700)
Y	258	317	390	533	629(639)
Z	50	66	74	100	100
EE	91	101	130	165	203
FF	231	266	305	393	470
