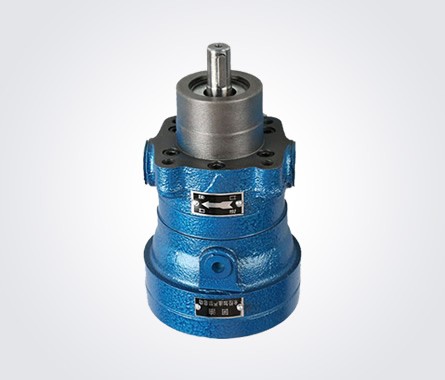

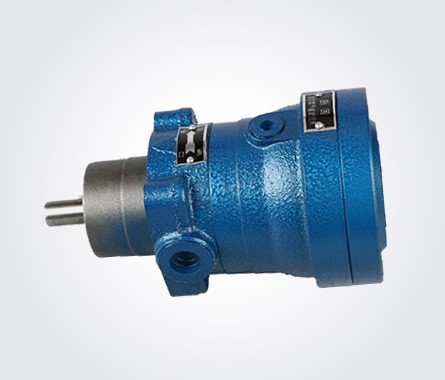

MCY14-1B定量轴向柱塞泵

MCY14-1B定量轴向柱塞泵，其原理较为简单，泵的传动轴与缸体用花键联接，带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心转动。适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。...

立即预订

邮箱：qdlyjx@163.com

产品详情

产品概述：

CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构，因而与其它类型的泵相比，具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

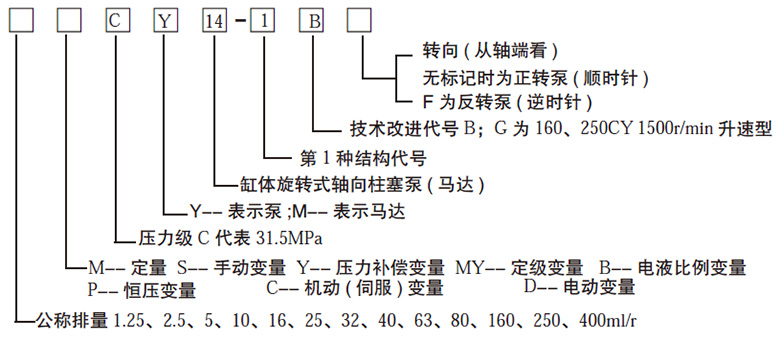

型号说明：

工作原理：

MCY14-1B定量轴向柱塞泵，其原理较为简单，泵的传动轴与缸体用花键联接，带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴，定心弹簧通过内套钢球、回程盘，将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时，柱塞同时作往复运动，完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上，起初始密封作用。滑靴和配油盘均采用了油压静力平衡，不但减少了泵的磨损，而且使泵具有很高压的容积效率和机械效率。

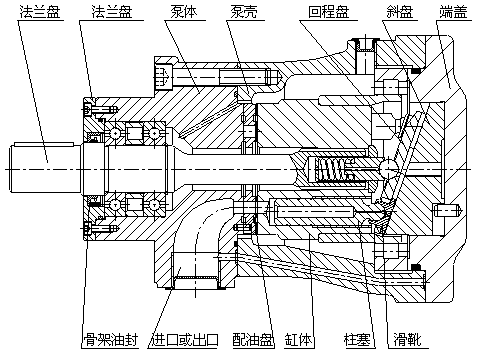

结构剖视：

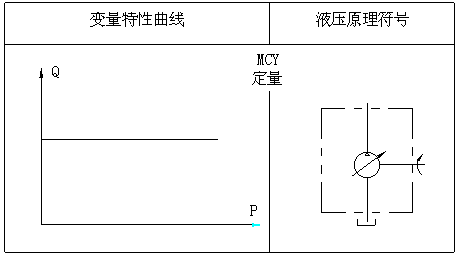

特性曲线：

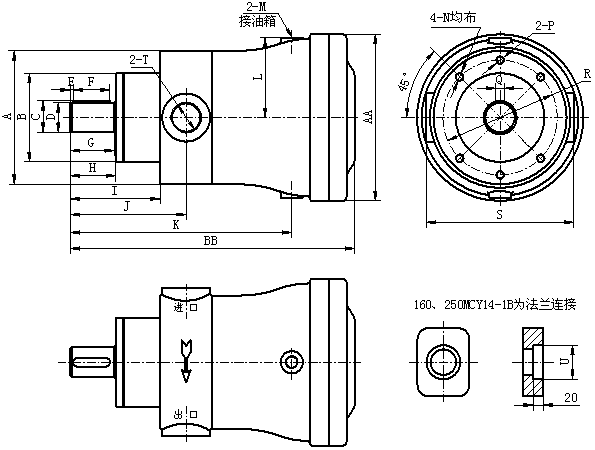

外形尺寸：

技术参数：

尺寸\|型号	2.5MCY	10(16)MCY	25(40)MCY	63(80)MCY	160MCY	250(400)MCY
A	79 × 84	φ 125	φ 150	φ 190	φ 240	φ 280
B(f9)	φ 52	φ 75	φ 100	φ 120	φ 150	φ 180
C	15.8	27.5	32.5	42.8	59	63.9
D(h6)	φ 14	φ 25	φ 30	φ 40	φ 55	φ 60
E	3	4	4	4	4	5
F	20	30	45	50	100	100
G	25	40	52	60	106	110
H	26	41	54	62	110	112
I	62	86	104	122	180	212
J	77	109	134	157	230	272(277)
K	119	194	246	300	411	492(502)
L	44	71	83	108	141	170
M	M10 × 1	M14 × 1.5	M14(M18) × 1.5	M18 × 1.5	M22 × 1.5	M22 × 1.5
N	M8	M10	M10	M12	M16	M20
P					M16	M20
Q(h9)	5	8	8	12	16	18
R	φ 80	φ 100	φ 125	φ 155	φ 198	φ 230
S	84	142	172	200	340	420
T	M18 × 1.5	M22 × 1.5	M33(M42) × 2	M42(M48) × 2	φ 55	φ 64( φ 66)
U					φ 64	φ 76
AA	φ 92	φ 150	φ 170	φ 225	φ 300	φ 360
BB	171	253	308	385	525	622(632)
